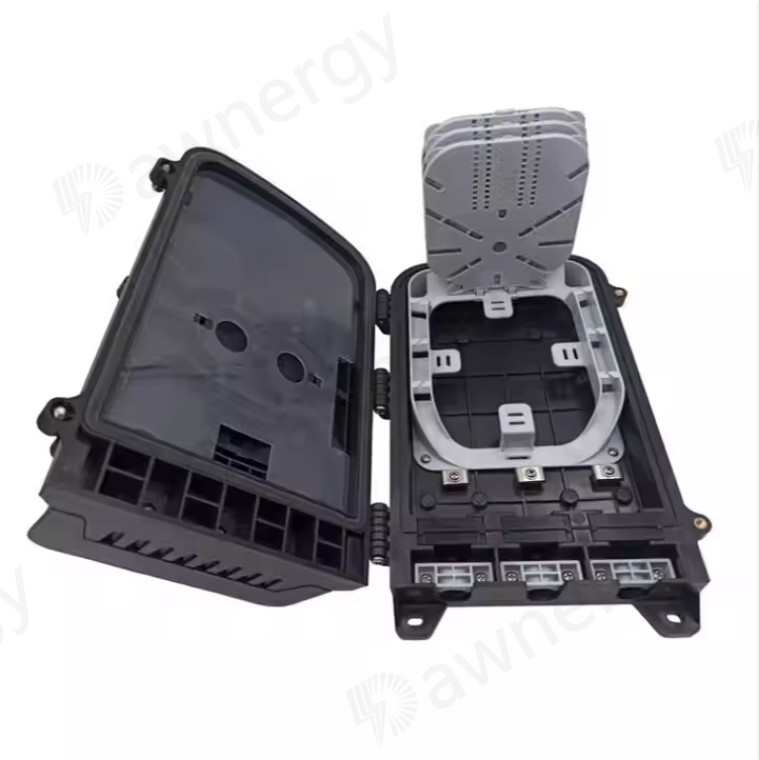

Cassa di distribuzione in fibra ottica DA-FDB-16A2-PA-17

Cassa di distribuzione in fibra ottica DA-FDB-16A2-PA-17

La scatola di distribuzione in fibra ottica di Dawnergy è utilizzata come punto terminale per il cavo alimentatore per collegarsi con il cavo a goccia nel sistema di rete di comunicazione FTTx.La distribuzione può essere fatta in questa casella, e nel frattempo fornisce una solida protezione e gestione per la costruzione della rete FTTx.

Adatto per Mini tipo PLC splitter

Caratteristiche

• Struttura completamente chiusa.
• Materiale: PP, impermeabile, impermeabile, impermeabile alla polvere, anti-invecchiamento, livello di protezione fino a IP65.
• Clamping per il cavo di alimentazione e il cavo di caduta, splicing della fibra, fissazione, stoccaggio, distribuzione... ecc. tutto in uno.
• Cable, pigtails, e cordoni di patch corrono attraverso i loro percorsi senza disturbarsi a vicenda, micro tipo PLC splitter installazione, facile manutenzione.
• Il pannello di distribuzione può essere ribaltato, il cavo di alimentazione può essere posizionato tramite porta di espressione, facile da mantenere e installare.
• Montaggio di palo/parete di supporto, installazione di cavi aerei, adatti sia per uso interno che esterno.

Applicazioni

• Reti di accesso FTTH
• Reti di telecomunicazione
• Reti di area locale

Specificità

1. Specifica ambientale

Temperatura di funzionamento: -40°C+85°C

Umidità relativa:≤85% ((+30°C)

Pressione atmosferica:70KPa106Kpa

2. Specifica tecnica a prova di tuono

• Il dispositivo di messa a terra è isolato con l'armadio, la resistenza di isolamento è inferiore a 2 MΩ/500V (DC)
• La tensione di resistenza tra il dispositivo di messa a terra e l'armadio non è inferiore a 3000V ((DC) /min, senza foratura, senza flashover

Cable Ways

(Foto 2)

Installazione

1. installazione a parete

Forare 4 fori nella parete in base alle dimensioni della tabella 1, posizionare il bullone di espansione Φ7.5*40, posizionare la scatola per abbinare i fori e utilizzare il bullone per fissare.

2. impianto montato su palo

Fissare 1 set di anello del palo al palo di telecomunicazione (Figura 4)

3.La struttura aerea

Legare i due installati sul telaio della testa superiore appeso al filo, e poi bullonato, impedire la cassa cadere. (Figura 5)

Pic 3 Installazione a muro Pic 4 Installazione a palo

Immagine 5 La struttura aerea
