Prodotto

Interfaccia utente

Interfaccia di disconnessione

Doppia potenza

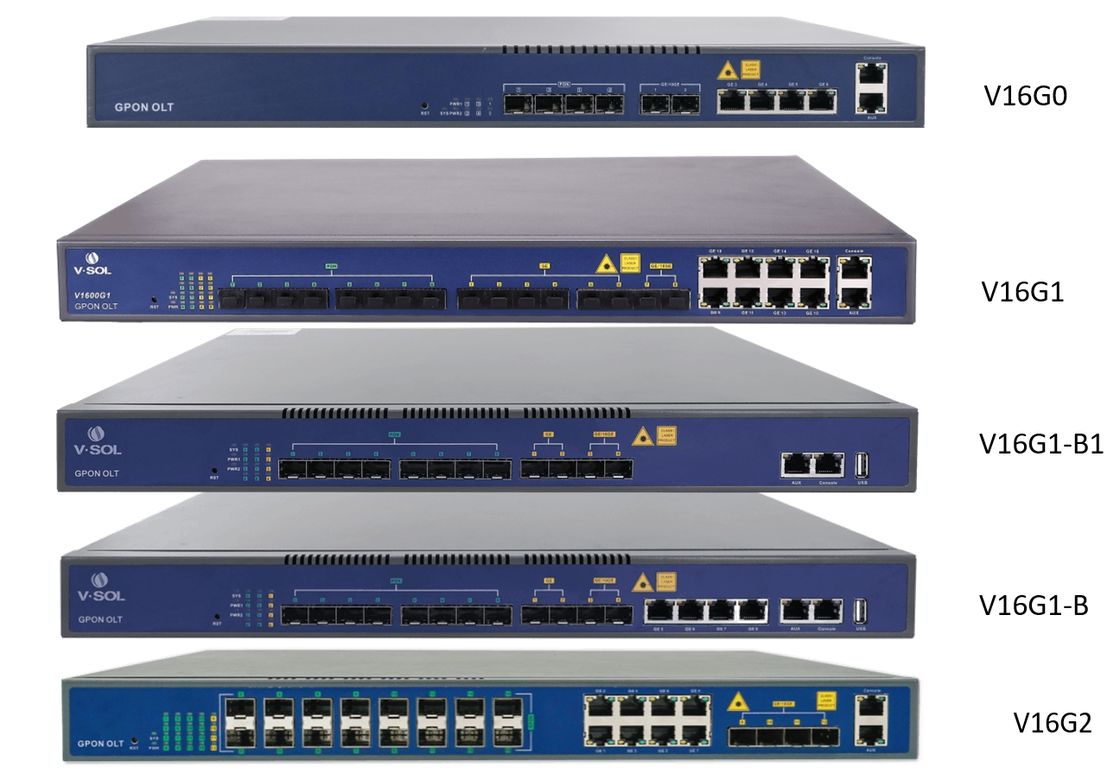

V16G0

4 Porto PON

4*GE+2*GE(SFP)/10GE(SFP+)

√

V16G1

Port 8 PON

8*GE+6*GE(SFP) +2*10GE(SFP+)

√

V16G1-B

Port 8 PON

4*GE+2*GE(SFP) +2*GE(SFP)/10GE(SFP+)

√

V16G1-B1

Port 8 PON

2*GE(SFP) + 2*GE(SFP)/10GE(SFP+)

√

V16G2

Port 16 PON

8*GE+4*GE(SFP)/10GE(SFP+)

√

Articolo

Serie V1600G GPON OLT

Standard soddisfacente

Ø  Conoscere l'ITU-T G984/G.988 norme

Ø  Conoscere il GPON pertinente della Cina norme

Facile da gestire

Ø  Aperto a qualsiasi marca di ONT

Piattaforma completamente aperta

Ø  Supporto statico percorso,

Ø  Supporto opzionale Strada dinamica RIP v1/v2, OSPF V2

Costo elevato per le prestazioni

Ø  1U di altezza compatta progettazione

Ø  Adottare il chip tradizionale sistema

Articolo

V16G0

V16G1

V16G1-B/

V16G1-B1

V16G2

Cassa

Scaffale

1U 19 pollici scatola standard

GE/10GE

Porta di collegamento superiore

QTY

6

16

8/4

12

GE di rame

4

8

4/0

4

SFP ((GE)

2

6

2

4

SFP+(10GE)

2

2

4

Porto GPON

QTY

4

8

8

16

Interfaccia fisica

SFP Slots

Tipo di connettore

Classe C+

Rapporto di scissione massimo

1:128

Portos di gestione

1*10/100BASE-T out-band port, 1*CONSOLE port

Specifica della porta PON (modulo di classe C+)

Distanza di trasmissione

20 Km

Velocità della porta GPON

A monte 1,244 Gbps, a valle 2,488 Gbps

Lunghezza d'onda

TX 1490nm, RX 1310nm

Collegamento

SC/UPC

Tipo di fibra

9/125 μm SMF

TX Power

+3~+7dBm

Rx Sensibilità

-30 dBm

Saturazione ottica

Potenza

-12 dBm

Dimensione ((L*W*H) ((mm*mm*mm)

442 per 220 per 43.6

442 per 220 per 43.6

442 per 220 per 43.6

442 per 320 per 43.6

Peso ((kg)

2.8

3.1

3.0

4.5

Fornitore di energia

220VAC

AC:100️240V, 47/63Hz

Fornitura di corrente continua ((DC:-48V)

×

√

√

√

Doppio modulo di alimentazione

×

√

√

√

Consumo di potenza massimo ((W)

35

45

45

85

FunzionamentoAmbiente

Temperatura di funzionamento

-0~+55°C

Temperatura di conservazione

-40~+85°C

Umidità relativa

5~90% (non condizionamento)

LED

Attivo

Blink.

- Sconnesso

PWR

Il dispositivo è acceso.

️

Il dispositivo è acceso.

giù

SYS

Dispositivo in funzione

Il dispositivo funziona normalmente.

Dispositivo in funzione

anormale

PON1️PON16

L'ONT è registrata nel sistema PON

ONT si registra nel sistema PON

ONT non è registrato nel sistema PON o ONU

non collegarsi all'OLT

SFP/SFP+

Il dispositivo è collegato.

al porto

Il dispositivo è in corso.

trasmissione dei dati

Il dispositivo non è

collegato al porto

Ethernet

(green-ACT)

️

Porto di invio o/e

ricezione dei dati

️

Ethernet

(link giallo)

Il dispositivo è collegato.

al porto

️

Il dispositivo non è

collegato al porto

PWR1/PWR2

(G0)

Modulo di alimentazione in linea e

Lavorare normalmente.

️

Modulo di potenza offline o

non lavorare

Articolo

V1600Gx GPON serie OLT

Gestione

Modalità

Ø  SNMP,Telnet,CLI,WEB,SSH v1/v2;

Gestione

Ø  controllo dei gruppi di ventilatori;

Ø  monitoraggio dello stato delle porte e gestione della configurazione;

Ø  Configurazione e gestione ONT online;

Ø  gestione degli utenti;

Ø  gestione dell'allarme;

Strato 2

Ø  Indirizzo Mac 16K;

Ø  supporto per 4096 VLAN;

Ø  supporto alla porta VLAN e al protocollo VLAN;

Ø  supporto alla trasmissione trasparente di VLAN;

Ø  Supporto alla traduzione VLAN e QinQ;

Ø  Sostenere il controllo delle tempeste basato sul porto;

Ø  Isolamento di supporto delle porte;

Ø  Sostenere la limitazione delle tariffe portuali;

Ø  supporto per 802.1D e 802.1W;

Ø  supporto per LACP statico,LACP dinamico;

Ø  QoS basato su porta, VID, TOS e indirizzo MAC;

Ø  Lista di controllo dell'accesso;

Ø  Controllo del flusso IEEE802.x;

Ø  statistiche e monitoraggio della stabilità portuale;

Multicast

Ø  Intercettazione IGMP;

Ø  256 gruppi di trasmissione IP

DHCP

Ø  Server DHCP, relè DHCP, spionaggio DHCP;

Ø Opzione DHCP82;

Strato 3

Ø  Proxy ARP,1024 Hardware Host Routes,512 Hardware Subnet Routes;

Ø  Supporto 802.1X,Radius,Tacacs+;

Ø  supporto alla protezione della sorgente IP;

Ø  percorso statico di supporto;

Ø  supporto opzionale rotta dinamica RIP v1/v2,RIPng;

Ø  supporto opzionale OSPF v2/v3;

IPv6

Ø  Sostenere il NDP;

Ø  Supporto di IPv6 Ping, IPv6 Telnet, IPv6 routing;

Ø  supporto ACL basato su indirizzo IPv6 di origine, indirizzo IPv6 di destinazione, porta L4, tipo di protocollo, ecc.;

Ø  Supporto per lo spionaggio MLD v1/v2 ((Multicast Listener Discovery snooping);

Funzione GPON

Ø  Tcont DBA;

Ø  Traffico a bordo;

Ø  a. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione";

Ø  Distanza di trasmissione fino a 20 km;

Ø  supporto alla crittografia dei dati, multi-cast, porta VLAN, separazione, RSTP, ecc.;

Ø  supporto per la rilevazione automatica/rilevazione di collegamenti ONT/aggiornamento remoto del software;

Ø  supporto alla divisione della VLAN e alla separazione degli utenti per evitare la tempesta di trasmissione;

Ø  Supporto della funzione di allarme di spegnimento, facile per il rilevamento di problemi di collegamento;

Ø  supporto alla funzione di resistenza alle tempeste di trasmissione;

Ø  Sostenere l'isolamento dei porti tra diversi porti;

Ø  Supporto per la configurazione flessibile del filtro dei pacchetti di dati;

Ø  Progettazione specializzata per la prevenzione dei guasti del sistema al fine di mantenere il sistema stabile;

Ø  Supporto RSTP, IGMP Proxy;

LicenzaGestione

Limite ONT

Limitare il numero di registrazione ONT, 64-1024, passo 64. Quando il numero di ONT raggiungere il numero massimo di permesso, aggiungere nuovo

ONT al sistema verrà rifiutato.

Limite di tempo

Il tempo di utilizzo del sistema è limitato a 31 giorni.

31 giorni di tempo di funzionamento, tutte le ONT devono essere disattivate.

Tabella PON Mac

Una tabella MAC di PON, inclusi indirizzo MAC, VLAN id, PON id, ONT id, gemport id per servizi più semplici controllo,

Soluzione dei problemi.

ONT

Gestione

Profil

Inclusi ONT, DBA, TRAFFICO, LINE, SERVIZIO, ALARMO,

Tutte le funzionalità ONT possono essere configurate da profili.

Imparare automaticamente

ONT automaticamente scoperta, registrazione, online.

Configurazione automatica

Tutte le funzionalità possono essere configurate automaticamente dai profili quando

ONT auto online️"Plug and play".

Aggiornamento automatico

Il firmware ONT può essere aggiornato automaticamente.

firmware a OLT da web/tftp/ftp.

Configurazione remota

Il potente protocollo privato OMCI fornisce HGU remoti

configurazione che include WAN, WiFi, POTS, ecc.
