| Luogo di origine | Cina |
| Marca | Dawnergy |
| Certificazione | CE/TELCORDIA |
| Numero di modello | GYTS-12/24/48/96/144 G652D |
I cavi offerti sono progettati, fabbricati e testati secondo le seguenti norme:
| IEC 60794-1-1 | Cavi in fibra ottica - parte 1-1: specifiche generiche - generali |
| IEC 60794-1-2 | Cavi in fibra ottica - Parte 1-2: specifiche generiche - Procedura di prova di base del cavo ottico |
| IEC 60794-3 | Cavi in fibra ottica - Parte 3: Specifica sezionale - Cavi esterni |
3. Identificazione del cavo
2.1 Codice colore delle fibre
| - No, no, no, no. | 1 | 2 | 3 | 4 | 5 | 6 |
| Colore | Blu | Arancione | Verde | Marrone | Grigio | Bianco |
| - No, no, no, no. | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Rosso | Nero | Giallo | Viola | Rosa | Acqua |
2.2 Codice colore del tubo sciolto (LT) e della canna di riempimento (FR)
| Conteggio di fibre | Elemento n. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | FR | FR | FR | |||||||
| 24 | LT | LT | LT | LT | FR | |||||||
| 48 | LT | LT | LT | LT | FR | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
LT significa tubo allentato; FR significa bastone di riempimento

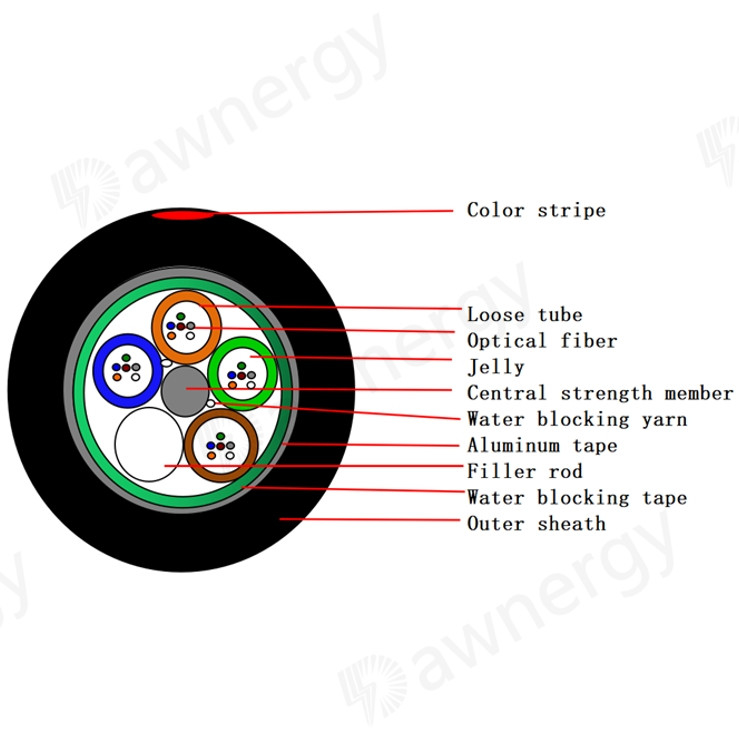

| Articolo | Contenuto | Valore | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| Tubo sciolto | Numero | 2 | 4 | 4 | 8 | 12 |
| Diametro esterno (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| Spessore ((mm) | 0.3 | |||||
| Materiale | PBT | |||||
| Blocco dell'acqua | Miscela di riempimento dei tubi | |||||
| Riempitore | Materiale | PP | ||||
| Numero | 3 | 1 | 1 | 0 | 0 | |
|
Conteggio delle fibre per tubo |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Membro della forza centrale | Materiale | Fuoco di acciaio | ||||
| Diametro (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| Diametro dello strato in PE (mm) | - | - | - | 3.6 | 6.2 | |
| Blocco dell'acqua | Materiale | Fabbricazione a partire da fibre sintetiche | ||||
| Capo esterno | Materiale | HDPE | ||||
| Colore | Nero | |||||
| Spessore (mm) | 1.7±0.2 | |||||
| Diametro del cavo (mm) approssimativo | 9.8±0.3 | 9.8±0.3 | 10.4±0.3 | 12.4±0.3 | 15.0±0.3 | |
| Peso del cavo ((kg/km) approssimativamente. | 80±5% | 84±5% | 96 ± 5% | 143±5% | 199±5% | |
5. Performance della fibra ottica cablata
Performance della fibra ottica cablata (ITU-T Rec. G.652D)
| Articolo | Specificità |
| Tipo di fibra | Modalità singola |
| Materiale di fibra | Silice dopata |
|
Coefficiente di attenuazione @ 1310 nm @ 1550 nm |
¥≤ 0,35 dB/km ¥≤ 0,21 dB/km |
| Lunghezza d'onda di taglio del cavo | ️ ≤ 1260 nm |
| lunghezza d'onda a dispersione zero | 1300 ~ 1324 nm |
| Pendiente a dispersione zero | ¥≤ 0,092 ps/nm2.km) |
| PMD | ¥≤0,2 ps/km1/2 |
| Diametro del campo di modalità @ 1310 nm | 8.7 ~ 9.5 um |
| Errore di concentricità del nucleo/clad | ¥≤ 0,6 μm |
| Diametro del rivestimento | 125 ± 1 um |
| Non circolarità del rivestimento | ¥≤1,0% |
| Diametro del rivestimento primario | 250 ± 15 mm |
6. Performance del cavo a fibra ottica
6.1 raggio di piegatura del cavo: 10 x diametro del cavo (statico)
20 x diametro del cavo (dinamico)
6.2 Intervallo di temperatura di applicazione
| Intervallo di temperatura di funzionamento | -40oC a +70oC |
| Intervallo di temperatura di stoccaggio/trasporto | -40oC a +70oC |
| Intervallo di temperatura di installazione | -40oC a +70oC |
6.3 Prova delle prestazioni meccaniche e ambientali
| S/N | Articolo | Metodo di prova | Condizione di accettazione |
| 1 | Resistenza alla trazione IEC 794-1-E1 |
- carico: 1500 N Lunghezza del cavo sotto carico: 50 m - Tempo di caricamento: ≥ 1 min. |
-Variazione della perdita≤0,1 dB@1550 nm dopo la prova - Tensione delle fibre ≤ 0,6% - Nessuna rottura della fibra e nessun danno alla guaina. |
|
2 |
Prova di schiacciamento IEC 794-1-E3 |
- carico:1000N/100 mm - Tempo di carico: ≥ 1 min. |
-Variazione della perdita≤0,1 dB@1550 nm dopo la prova - Nessuna rottura della fibra e nessun danno alla guaina. |
|
3 |
Prova di urto IEC60794-1-21-E4 |
-Altezza d'impatto: 1 metro. - Peso d'impatto: 20J -Punti di impatto: 3 - Tempo per punto: 1 -Radius: 300 mm. |
-Variazione della perdita ≤ 0,1 dB@1550 nm - Nessuna rottura della fibra e nessun danno alla guaina. |
|
4 |
Per il controllo delle emissioni di CO2 |
- Carico: 150 N - Tasso di flessione: 2 secondi/ciclo - Numero di cicli: 25 |
-Variazione della perdita ≤ 0,1 dB @1550 nm - Nessuna rottura della fibra e nessun danno alla guaina. |
|
5 |
Torsione IEC 794-1-E7 |
- Lunghezza: 1 m - Carico: 150 N -Angolo di torsione: ±90° - Numero di cicli: 10 |
-Variazione della perdita≤0,1 dB @1550 nm - Nessuna rottura della fibra e nessun danno alla guaina. |
|
6 |
Prova di penetrazione dell'acqua IEC 794-1-F5B |
-Altezza dell'acqua: 1 m - Lunghezza del campione: 3 m - Tempo di prova: 24 ore. |
- Nessuna acqua deve essere trapelata dall'altra estremità del cavo. |
|
7 |
Prova di ciclo di temperatura IEC 794-1-F1 |
- Passo di temperatura: +20°C→-40°C→+70°C→+20 °C - Tempo per ogni passo: 12 ore - Numero di cicli: 2 |
-Variazione della perdita ≤ 0,05 dB @ 1550 nm - Nessuna rottura della fibra e nessun danno alla guaina. - Nessun danno alla guaina. |
|
8 |
Flusso composto IEC 794-1-E14 |
- Lunghezza del campione: 30 cm - Temperature: 70°C ± 2°C - Tempo: 24 ore |
- Nessun flusso composto |
7.1 Ogni singola lunghezza di cavo è stata arrotolata su un tamburo di legno di ferro.
7.2 La lunghezza standard del tamburo è di 4000 m ± 2% o su ordine del cliente
7.3 coperto da una lamina tampone di plastica.
7.4 sigillato da forti battoni di legno.
7.5 Almeno 3 m dell'estremità interna del cavo devono essere riservati alla prova.
Nota: il valore D contiene la dimensione del sigillo.
