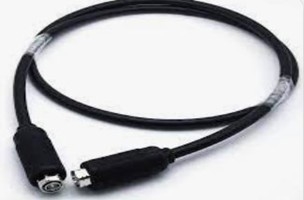

CAVO JUMPER DAWNERGY

Parametri

Specificità

Tipo di cavo

HCAHY(Z)-50-9(1/2"Super flessibile)

Cavo

Materiale del conduttore interno

Cavi di alluminio placcati in rame

diossido di carbonio

PE di schiuma fisica

Materiale del conduttore esterno

Tubo di rame ondulato

Giubbotto

PE nero / basso fumo, ignifugo, privo di alogeni IEC 60754-1:2011

Diametro della giacca≥ 13,1 mm

Peso

Cavo jumper, 7/16 maschio-7/16 maschio

connessione dritta con stivali di gomma impermeabili

166 g/m

Cavo jumper, 4.3-10 maschio retto, 7-16 maschio angolo (tipo L) connettore con stivali di gomma impermeabile

166 g/m

Cavo jumper, 4.3/10 Maschio -7/16 Maschio connettore retto con stivali di gomma impermeabili

166 g/m

Cable jumper, 4.3/10 Maschio-4.3/10 Maschioconnessione dritta con stivali di gomma impermeabili

166 g/m

Classe di protezione IP

(cavo jumper terminato in fabbrica)

Protezione IP68

IEC 60529:2001

Minimo piegatura raggio

1 round ≤ 25

Molti round ≤ 35

Collegamento

Tipo di connettore

Tipo 7/16 Maschio etero

7/16 angolo di tipo maschio

4.3/10 tipo Maschio etero

Pin del conduttore interno

(Centro di contatto)

ottone/bronzo argento placcato

Corpo e conduttore esterno

Messaggio/ rivestimento in trimetallo

Isolatore

PTFE

Perdita di inserimento

≤ 0,05*√fCon f: frequenza (in GHz)

Peso

Tipo 7/16 Maschio etero

41 g

Tipo 7/16 Angolo maschio

63 g

4.3/10 tipo Maschio etero

31 g

Scaffale a cavo impermeabile

Materiale

Silicio

Norma di resistenza ai raggi UV

IEC-60068-2-5

Intervallo di temperatura di funzionamento (^oC)

-40°C +85°C

Classe di protezione IP

Protezione IP68

Lunghezza del saltatore

6m ± 1% o 10m ± 1%

Parametri

Specificità

Caratteristiche Impedanza

50 ± 2 Ohm

Frequenza di funzionamento

≥ 8,8 (GHz)

tensione massima

≥ 16 (kW)

Tensione tra il conduttore interno e quello esterno (V)

≥ 2500

Perdita di inserimento del jumper 6M @900/1800/2600MHz

≤ 0,75/1,05/1.40

Perdita di inserimento del jumper 10M @900/1800/2600MHz

≤ 1,18/1,67/2.27

VSWR

@DC-2200 MHz ≤ 1.10

@2200-2700 MHz ≤1.15

@2700-3800 MHz ≤1.18

PIM dinamico (IM3)

IEC 62037 (dBc)

@700/900/1800/2600MHz

Con connettore Jumper standard 7/16 DIN

≤ -159dBc

Con Jumper Connector standard 4.3-10

≤ -162 dBc

Resistenza dell'isolatore

≥ 5000MΩ

Parametri

Specificità

Minimo piegatura raggio

1 round ≤ 25

Molti round ≤ 35

Classe di protezione IP

(cavo jumper terminato in fabbrica)

Protezione IP68

IEC 60529:2001

Parametri

Specificità

Intervallo di temperatura

-40°C +85°C

Nebbia di sale neutrale

IEC 60068-2-11(48H)

Vibrazione

IEC 60068-2-6

Calore umido,stato stazionario

IEC 60068-2-3

RoHS

RoHS 2011/65/UE

Resistenza ai raggi UV

IEC-60068-2-5

Descrizione

Codice del prodotto

Peso (g)

Cavo jumper, 7/16 Maschio-7/16 Maschio connettore retto con stivali di gomma impermeabile lunghezza 6M

DA-JPC-7.16M STC -7/16M STC-6M

1080 ± 20

Cavo jumper, 7/16 maschio-7/16 maschio connettore retto con stivali di gomma impermeabile lunghezza 10M

DA-JPC-7.16M STC -7/16M STC-10M

1750 ± 20

Cavo jumper, 4,3-10 maschio dritto, 7-16 maschio angolo (tipo L) connettore con stivali di gomma impermeabile Lunghezza 6M

DA-JPC-4.3-10M STC-7/16M AGC-6M

1095±20

Cavo jumper, 4,3-10 maschio retto, 7-16 maschio angolo (tipo L) connettore con stivali di gomma impermeabile lunghezza 10M

DA-JPC-4.3-10M STC-7/16M AGC-10M

1760±20

Cavo jumper, 4.3/10 Maschio -7/16 Maschio connettore retto con stivali di gomma impermeabili lunghezza 6M

DA-JPC-4.3-10M STC-7/16M STC-6M

1070±20

Cavo jumper, 4.3/10 Maschio -7/16 Maschio connettore retto con stivali di gomma impermeabili lunghezza 10M

DA-JPC-4.3-10M STC-7/16M STC-10M

1740±20

Cavo jumper, 4.3/10 Maschio-4.3/10 Maschio connettore retto con stivali di gomma impermeabili lunghezza 6M

DA-JPC-4.3-10M STC-4.3-10M STC-6M

1060±20

Cavo jumper, 4.3/10 Maschio-4.3/10 Maschio connettore retto con stivali di gomma impermeabili lunghezza 10M

DA-JPC-4.3-10M STC-4.3-10M STC-10M

1730±20
