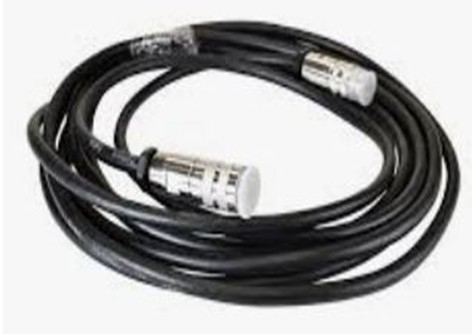

Cavo di controllo RET AISG 2.0 per regolazione inclinazione antenna

Luogo di origine	Cina
Marca	Dawnergy

Dettagli del prodotto

Utilizzare per:

Regolazione elettrica dell'inclinazione dell'antenna abilitata RET

Protocollo:

AISG 2.0/AISG1.1

Collegamento A- Collegamento all' RCU:

8 PIN Female

Evidenziare:

Cavo di controllo RET AISG 2.0

Cavo per regolazione inclinazione antenna

Cavo RET per controllo antenna

Termini di trasporto & di pagamento

Quantità di ordine minimo

1000

Tempi di consegna

5-8 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Descrizione del prodotto

CABLE AISG2.0 RET CONTROL

Attributi del prodotto

Attributo	Valore
Uso per	Regolazione elettrica dell'inclinazione dell'antenna abilitata a RET
Protocollo	AISG 2.0/AISG1.1
Collegamento A- Collegamento all' RCU	8 pin femmina

Descrizione del prodotto

CABLE AISG2.0 RET CONTROL

1Struttura del cavo

A. Cavo AISG2.0 per il connettore di controllo RET tipo 1-AISGF-DB9

B. Cavo AISG2.0 per il connettore di controllo RET tipo 2-AISGF-DB15

C. Cavo AISG2.0 per il connettore di controllo RET tipo 3-AISGF-AISGM

2. Descrizione del connettore

A. Cavo AISG2.0 per il connettore di controllo RET tipo 1-AISGF-DB9

pin	9PIN DB9 maschio	8PIN AISG Femmina etero IEC 601309
1	rosso	rosso
3	blu	blu
5	verde	verde
6	/	rosso
7	/	nero
4, 8, 9	nero	/
2	/	/

B. Cavo AISG2.0 per il connettore di controllo RET tipo 3-AISGF-AISGM

pin	8PIN AISG Maschio rettilineo IEC 601309	8PIN AISG Femmina etero IEC 601309
1	marrone	marrone
3	blu	blu
5	verde	verde
6	rosso	rosso
7	nero	nero
2, 4, 8	/	/

C. Cavo AISG2.0 per il connettore di controllo RET tipo 2-AISGF-DB15

Pin (DB15)	15PIN DB15 maschio	Pin (AISG)	8PIN AISG Femmina etero IEC 601309
13	blu	3	blu
9	verde	5	verde
15	rosso	6	rosso
14	nero	7	nero

3. Specificativi

Parametri	Specificità
Uso per	Regolazione elettrica dell'inclinazione dell'antenna abilitata a RET
Protocollo	AISG 2.0/AISG1.1
Collegamento A- Collegamento all' RCU	8 pin femmina
Connettore AISG stile corpo	Diritta.
Connettore AISG A Standard	IEC 601309
Connettore AISG B - Collegamento alla RRU	8 pin maschio/9 pin maschio/ 15 pin maschio
Fabbricazione di fili	coppia tortuosa
Area di sezione trasversale del conduttore (mm2)	≥ 0.185
Diametro di isolamento del filo (mm)	≥ 0.93
Diametro della giacca (mm)	≥ 67
Distanze	10m±1%

4. Caratteristiche elettriche

Parametri	Specificità
tensione massima	≥ 58V
Resistenza alla tensione	≥ 500V
Impedenza caratteristica	(100±20) Ω
Resistenza al contatto	< 5 mΩ
Resistenza dell'isolatore	≥ 5MΩ*
Corrente nominale	≥4A

5Caratteristica ambientale

Parametri	Specificità
Intervallo di temperatura	-40°C +85°C
Nebbia di sale neutrale	> 48H
Norma ambientale	RoHS
Classe di protezione IP	IP67 IEC60529

6Informazioni sull' ordinazione

Descrizioni	Modello
Cavo AISG20 per tipo di controllo RET1----AISGF-X X=DB9 Connector/DB15 Connector/AISGM Connector (cavo AISG2.0 lunghezza 10M regolazione elettrica dell'inclinazione dell'antenna abilitata a RET)	DA-AISG20-10-AISG-DB-X (X=DB9/DB15/AISGM)

Ogni AISG è etichettato con il marchio del produttore e include dettagli chiave del prodotto come: nome del produttore, modello, numero di parte, data di fabbricazione e marcatura della lunghezza totale.
