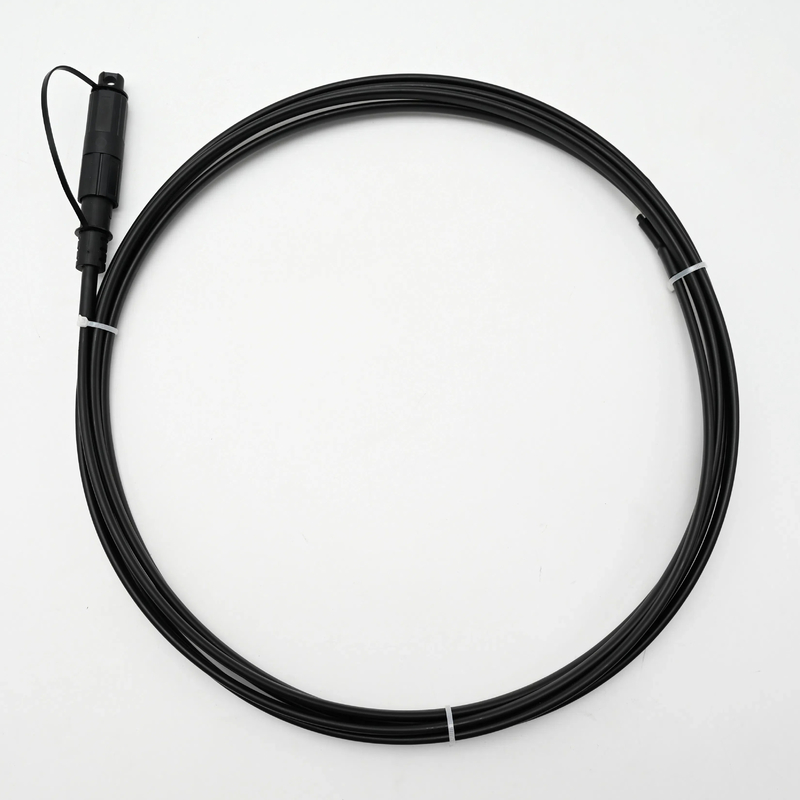

Cavo piatto e rotondoCodino
Con connettore SC/APC temprato (OptiTap)
OptiTap Cable Assembly è un connettore terminato in fabbrica, sigillato e temprato per ridurre i costi e i tempi di distribuzione del cavo di derivazione nelle reti di accesso ottico. Gli assemblaggi di connettori OptiTap forniscono una soluzione di connessione robusta e sigillata per la connettività FTTX. L'estremità del connettore temprata incorpora una connessione di tipo SC/APC all'interno di un alloggiamento in polimero sottile, sigillato e filettato che consente una facile connessione a un terminale multiporta o a una presa di estensione in linea. Il connettore SC/APC si accoppia a un adattatore standard, fornendo un'interfaccia comune. Disponibile con cavi piatti o cavi rotondi tradizionali per esterni, il connettore temprato fornisce una soluzione ideale per installazioni dirette di interro, canalizzazione o aeree. OptiTap. Single-Fiber Drop Cable Assembly è specificamente progettato per ridurre significativamente l'installazione richiesta del cavo di derivazione
Caratteristiche della fibra ottica G657.B3
| Parametro | condizioni | Unità | valore |
| Ottico | |||
| Attenuazione | 1310 nm | dB/km | ≤0,350 |
| 1383 nm | dB/km | ≤0,330 | |
| 1550 nm | dB/km | ≤0,210 | |
| 1625 nm | dB/km | ≤0,230 | |
|
Attenuazione vs. lunghezza d'onda |
1310 nm contro 1285-1330 nm | dB/km | ≤0,05 |
| 1550 nm contro 1525-1575 nm | dB/km | ≤0,04 | |
| Lunghezza d'onda a dispersione zero | nanometro | 1300-1324 | |
| Pendenza di dispersione zero | ps/(nm2∙km) | ≤0,092 | |
| Dispersione della modalità di polarizzazione (PMD) | — | — | |
| Fibra individuale massima | ps/√km | 0,2 | |
| Valore di progettazione del collegamento (M＝20, Q＝0,01%) | ps/√km | 0,1 | |
| Lunghezza d'onda di taglio λc.c. | nanometro | ≤1260 | |
|
Diametro del campo modale (MFD) |
1310 nm | micron | 8,6±0,4 |
| 1550 nm | micron | 9,6±0,5 | |
|
Attenuazione discontinuità |
1310 nm | dB | ≤0,03 |
| 1550 nm | dB | ≤0,03 | |
|
Attenuazione bidirezionale |
1310 nm | dB/km | ≤0,05 |
| 1550 nm | dB/km | ≤0,05 | |
|
Attenuazione non uniforme |
1310 nm | dB/km | ≤0,05 |
| 1550 nm | dB/km | ≤0,05 | |
| Geometrico | |||
| Diametro del rivestimento | micron | 125±0,7 | |
| Rivestimento non circolare | % | ≤0,8 | |
| Errore di concentricità nucleo/rivestimento | micron | ≤0,5 | |
| Diametro del rivestimento (non colorato) | micron | 242±7 | |
| Errore di concentricità del rivestimento/rivestimento | micron | ≤12 | |
| Arricciare | M | ≥4 | |
| Ambientale (1310nm, 1550nm) | |||
|
Cicli di temperatura |
Da -60℃ a +85℃ |
dB/km |
≤0,05 |
|
Alta temperatura e alta Umidità |
85℃ all'85% di umidità relativa |
dB/km |
≤0,05 |
|
Immersione in acqua |
23℃ |
dB/km |
≤0,05 |
|
Invecchiamento ad alta temperatura |
85℃ |
dB/km |
≤0,05 |
Tipo 1: Cavo piatto GYFJXBY-1B6 8,1 mm × 4,5 mmSpecifiche
Vista del profilo del cavo
Specifiche della tecnologia
| Articolo | Parametro tecnologico |
| Tipo di cavo | Modello GYFJXBY-1B6 |
| Membro di forza | FRP rivestito in plastica (*2) |
| Diametro elemento di resistenza mm | 1.6*1.7 |
| Colore della guaina esterna | Nero |
| Materiale della guaina esterna | Educazione fisica |
| Dimensioni guaina esterna mm | 8,1(±0,4)×4,5(±0,4) |
|
Raggio di curvatura minimo mm |
100 (statico) 150 (dinamico) |
| Attenuazione dB/km | ≦ 0,4 a 1310nm, ≦ 0,3 a 1550nm |
| N a trazione a breve termine | 1350 |
| Trazione a lungo termine N | 400 |
| Resistenza allo schiacciamento N/100mm | 2000 |
| Temperatura di funzionamento ℃ | -40～+70 |
| Unità ottica | |
| Tipo di fibra | 9/125 (G.657B3) |
| Colore della fibra | Naturale |
| Diametro del tampone stretto mm | 0,9±0,05 |
| Colore del buffer stretto | Bianco |
| Membro di forza | Filato di aramide che blocca l'acqua |
| Materiale della giacca interna | LSZH |
| Diametro interno della camicia mm | 2,9±0,1 |
| Colore della giacca interna | Bianco |
Nota: il prodotto è conforme alle istruzioni EU RoHS2.0
Tipo 2: GDFJXBY-1B6+1× 24AWG 10,1mm×4,5mm Cavo piatto con conduttoreSpecifiche
Vista del profilo
Specifiche della tecnologia
| Articolo | Parametro tecnologico |
| Tipo di cavo | Cavo di alimentazione GDFJXBY-1B6+1×24AWG |
| Membro di forza | FRP rivestito in plastica (*2) |
| Diametro elemento di resistenza mm | 1.6*1.7 |
| Colore della guaina esterna | Nero |
| Materiale della guaina esterna | Educazione fisica |
| Dimensioni guaina esterna mm | 10,1(±0,5)×4,5(±0,5) |
| Raggio di curvatura minimo mm | 100 (statico) 150 (dinamico) |
| Attenuazione dB/km | ≦ 0,4 a 1310nm, ≦ 0,3 a 1550nm |
| N a trazione a breve termine | 1350 |
| Trazione a lungo termine N | 400 |
| Resistenza allo schiacciamento N/100mm | 2000 |
| Temperatura di funzionamento ℃ | -40～+70 |
| Unità ottica | |
| Tipo di fibra | 9/125 (G.657B3) |
| Colore della fibra | Naturale |
| Tampone stretto | 0,9±0,05 |
| Colore del buffer stretto | Bianco |
| Membro di forza | Filato di aramide che blocca l'acqua |
| Materiale della giacca interna | LSZH |
| Diametro interno della camicia mm | 2,9±0,1 |
| Colore della giacca interna | Bianco |
| Unità elettrica | |
| Conduttore AWG | Cavo AWG 24 |
| Materiale conduttore | Filo di rame |
| Diametro normale del conduttore mm | 0,511 |
| Diametro normale di isolamento mm | 2.0 |
Nota: il prodotto è conforme alle istruzioni EU RoHS2.0
Tipo 3: Cavo di caduta rotondo GYFJXY-1B6 da 5,4 mm
Vista del profilo
Specifiche della tecnologia
| Articolo | Parametro tecnologico |
| Tipo di cavo | Modello GYFJXY-1B6 |
| Tipo di fibra | 9/125 (G657B3) |
| Colore della fibra | Naturale |
| Tampone stretto | 0,9±0,05 |
| Colore del buffer stretto | Bianco |
| Membro di forza | Filato di aramide |
| Diametro interno della camicia mm | 1,65±0,1 |
| Colore della giacca interna | Bianco |
| Materiale della giacca interna | LSZH |
| Membro di forza | FRP rivestito in plastica (*2) |
| Diametro elemento di resistenza mm | 1,4*1,5 |
| Colore della guaina esterna | Nero |
| Materiale della guaina esterna | Educazione fisica |
| Dimensioni guaina esterna mm | 5,4±0,2 |
| Peso del cavo Kg/km | Circa 28,5 |
|
Raggio di curvatura minimo mm |
10D (statico) 20D (Dinamico) (D: Diametro del cavo) |
| Attenuazione dB/km | ≦ 0,4 a 1310nm, ≦ 0,3 a 1550nm |
| N a trazione a breve termine | 1350 |
| Trazione a lungo termine N | 400 |
| Resistenza allo schiacciamento N/100mm | 1500 |
| Temperatura di funzionamento ℃ | -40~+70 |
| Temperatura di installazione ℃ | -30~+70 |
| Temperatura di conservazione ℃ | -40~+70 |
Nota: il prodotto è conforme alle istruzioni EU RoHS 2.0
Specifiche dell'assemblaggio del cavo ottico temprato OptiTap
| Parametri | Specifiche |
| Cavo applicabile |
Tipo 1: Cavo piatto da 8,1 mm × 4,5 mm Tipo 2: Cavo piatto con conduttore da 10,1 mm × 4,5 mm Tipo 3: Cavo di caduta rotondo da 5,4 mm |
| Tipo di connettore lato A | 1 connettore impermeabile Optitap tipo SC/APC |
| Tipo di connettore Lato B | Nessun connettore |
| Tipo di fibra | G657B3 |
| Nucleo in fibra | 1 fibra |
| Lunghezza del cavo | 20~300 metri |
| Perdita di inserzione (dB) | ≤ 0,3 (valore massimo) |
| Perdita restituita (dB) | ≥60 (per APC) |
| Temperatura di esercizio (℃) | -40 ~ +85 |
| Leva IP | Grado di protezione IP68 |
Disegno
| NO. | LATO A:Connettore 1 | LATO B:Connettore 2 |
| 1 | Temprato/APC (OptiTap) | FINALE APERTO |
Prestazioni ottiche
| Articolo | Connettore 1(indurired/APC) | Connettore 2(FINALE APERTO) |
| IL (massimo) | 0,3 dB | / |
| RL (minimo) | 60 dB | / |
Standard di prova: IEC61300-3-4 (metodo di inserimento B)
Lunghezza d'onda di prova: 1310nm e 1550nm
IL:Vedi tabella 4
Nota: 50 m e oltre in base alla perdita di inserzione 0,3 dB+ perdita del cavo (in base a 0,4 dB/km)
Standard di prova: IEC61300-3-6 (metodo OTDR)
Lunghezza d'onda di prova:1310nm e 1550nm
RL:Vedi tabella 4
Norma di prova: IEC 61300-3-35
Nota: zoom 400X
| La zona | FINEFaccia Aaccettazione | ||
| Punto sporgente | graffio | ||
| UN | ≤25 micron | Non autorizzato | Non autorizzato |
| B | Da 25 a 120 micron | <1um:NON limitato ≤3um:3 pezzi |
Graffio bianco ≤1um; Nessun limite ≤2um: 3 pezzi; > 2um non consentito; Graffi neri: Non ammessi |
| C | Da 120 a 130 micron | Particella non cancellabile | Consentito ≤3um:2 pezzi |
| D | Da 130 a 250 micron | Particella non cancellabile |
Consentito ≤10um:2 pezzi |
Norma di prova: IEC 61755-3-2
| Articolo | Connettore 1(Temprato/APC) | Connettore 2(APRIRE) |
| Altezza della fibra | -100nm~50nm | / |
| Raggio | Da 5 mm a 12 mm | / |
| Offset dell'apice | Da 0 a 70 micron | / |
| Angolo | 8±0,3° | / |
| Diametro della ghiera | 2,4985 mm ~ 2,4995 mm | / |
MeccanicoPrestazione
| Articolo | Prova iniziale | Durante il test | Dopo il test |
| Perdita di inserzione (max). | 0,3 dB | / | / |
| Quantità massima di variazione della perdita di inserzione (pigtail). | / | 0,2 dB | 0,2 dB |
| Quantità massima di modifica della perdita di inserzione (patchcord). | / | 0,5 dB | 0,4 dB |
| Perdita di ritorno (min). | 60 dB | 60 dB | 60 dB |
Tabella 5 Requisiti di prestazione del processo di prova
| numero di serie | Progetto pilota | Norme di riferimento e metodi di prova | richiesta |
| 1 | Forza di accoppiamento del meccanismo di bloccaggio |
Norma di prova: IEC 61300-2-6 Lunghezza d'onda di prova: 1310nm e 1550nm Per il connettore 1, carico: 215 N a 5 N/s Durata: 120s Posizione di carico: a 0,2 m di distanza dall'estremità posteriore del connettore |
Incontra il tavolo 5 online |
| 2 | Prova di vibrazione (sinusoidale) |
Norma di prova: IEC61300-2-1 Lunghezza d'onda di prova: 1310nm e 1550nm Gamma di frequenza: da 5 Hz a 55 Hz Variazione di frequenza: 1 ott/min Direzione di vibrazione: 30 minuti in ciascuna delle direzioni X, Y e Z Ampiezza: 0,75 mm |
Incontra il tavolo 5 online
|
| 3 | Carichi laterali |
Norma di prova: IEC61300-2-42 Lunghezza d'onda di prova: 1310nm e 1550nm Per il connettore 1, carico: 50N Durata: 1h Posizione di carico: a 0,5 m di distanza dall'estremità posteriore del connettore |
Incontra il tavolo 5 online
|
| 4 | Prova di caduta |
Standard di prova: IEC61300-2-12 Metodo B Lunghezza d'onda di prova: 1310nm e 1550nm Altezza di caduta: 1m Numero di gocce: 10 |
Davanti e dietro si incontrano Tabella 5
|
| 5 | Prova di torsione |
Norma di prova: IEC61300-2-5 Lunghezza d'onda di prova: 1310nm e 1550nm Carico di trazione: 15N a 1N/s Punto di applicazione del carico di trazione: 0,2 m dall'estremità posteriore del connettore Durata dell'esperimento: 10 cicli, ± 180° |
Incontra il tavolo 5 online |
| 6 | Piegatura ripetuta |
Norma di prova: IEC61300-2-44 Lunghezza d'onda di prova: 1310nm e 1550nm Per il connettore 1, carico: 15N, ± 90°, 50 cicli Distanza dal punto di carico: 0,2 m dall'estremità posteriore del connettore |
Incontra il tavolo 5 online
|
| 7 | Durata testata |
Norma di prova: IEC61300-2-2 Lunghezza d'onda di prova: 1310nm e 1550nm Ripetere il collegamento e lo scollegamento con l'adattatore: 500 volte Frequenza del ciclo: il tempo di ogni collegamento e scollegamento non è inferiore a 3 secondi e i dati vengono registrati una volta ogni 25 collegamenti e scollegamenti Numero di pulizie: non più di 25 volte |
Davanti e dietro si incontrano Tabella 5
|
Prestazioni ambientali
| numero di serie | Progetto pilota | Norme di riferimento e metodi di prova | richiesta |
| 1 | Cicli di temperatura |
Norma di prova: IEC61300-2-22 Lunghezza d'onda di prova: 1310nm e 1550nm Temperatura: -25°C~+65°C Tempo di mantenimento della temperatura estrema: 1h Tasso di variazione della temperatura: 1°C/min Numero di cicli: 12 cicli |
Incontra il tavolo 5 online |
| 2 | Invecchiamento a bassa temperatura |
Norma di prova: IEC61300-2-17 Lunghezza d'onda di prova: 1310nm e 1550nm Temperatura: -25°C Durata dell'esposizione: 96h Frequenza di campionamento: registrare i valori iniziali di perdita di inserzione e perdita di ritorno dopo 2 ore di conservazione a temperatura ambiente, registrare i valori di perdita di inserzione e perdita di ritorno ogni 1 ora dopo aver raggiunto la temperatura di prova stabile come valore di processo e registrare i valori finali di perdita di inserzione e perdita di ritorno dopo che il campione torna a temperatura ambiente per 2 ore dopo la fine del processo a bassa temperatura |
Incontra il tavolo 5 online |
| 3 | Invecchiamento ad alte temperature |
Norma di prova: IEC61300-2-18 Lunghezza d'onda di prova: 1310nm e 1550nm Temperatura: 75°C Durata dell'esposizione: 96h Frequenza di campionamento: registrare il valore iniziale della perdita di inserzione e della perdita di ritorno dopo la conservazione a temperatura ambiente per 2 ore, registrare il valore della perdita di inserzione e della perdita di ritorno ogni 6 ore dopo aver raggiunto la temperatura di prova stabile e registrare il valore finale della perdita di inserzione e della perdita di ritorno dopo che il campione è tornato a temperatura ambiente per 2 ore dopo la fine del processo ad alta temperatura |
Incontra il tavolo 5 online |
| 4 | Test di invecchiamento ad alta umidità |
Norma di prova: IEC61300-2-19 Lunghezza d'onda di prova: 1310nm e 1550nm Temperatura: 40°C Umidità: 93% ± 5% Durata dell'esposizione: 96h Frequenza di campionamento: registrare i valori iniziali di perdita di inserzione e perdita di ritorno dopo 2 ore di conservazione a temperatura ambiente, registrare i valori di perdita di inserzione e perdita di ritorno ogni 1 ora dopo l'avvio del test e registrare i valori finali di perdita di inserzione e perdita di ritorno dopo il processo di ciclaggio |
Incontra il tavolo 5 online Non ci sono danni o anomalie come crepe, scolorimento, precipitazioni, ecc. |
| 5 | Prova di resistenza all'acqua |
Standard di prova: IEC60529 IEC 61300-2-23 Metodo 2 Prova 1: Profondità dell'acqua: 5 m, connettore 1 immerso in acqua, durata: rimanere in posizione per 7 giorni; Requisiti della prova: osservare che non vi sia immersione in acqua nel connettore; Prova 2: Collegare il connettore 1 alla scatola dell'adattatore, iniettare 20 KPa di pressione dell'aria nella scatola, durata: 15 min; |
Nessuna perdita d'acqua o d'aria |
Imballaggio (avvolgimento di film sottile e imballaggio in cartone)
Immagine solo per riferimento
